湖南楚一機電有限公司（簡稱：楚一測控）總部位于湖南長沙，是國家級高新技術企業，受國家科技部、長沙市科技局支持的創新型企業。主要從事在線密度計、溶液濃度分析儀、液體濃度控制系統及其它在線分析儀表等工業自動化產品的研發、生產、銷售與服務，營銷網絡覆蓋全國，產品遠銷美國、歐洲及東南亞等國家和地區。
【產品介紹】

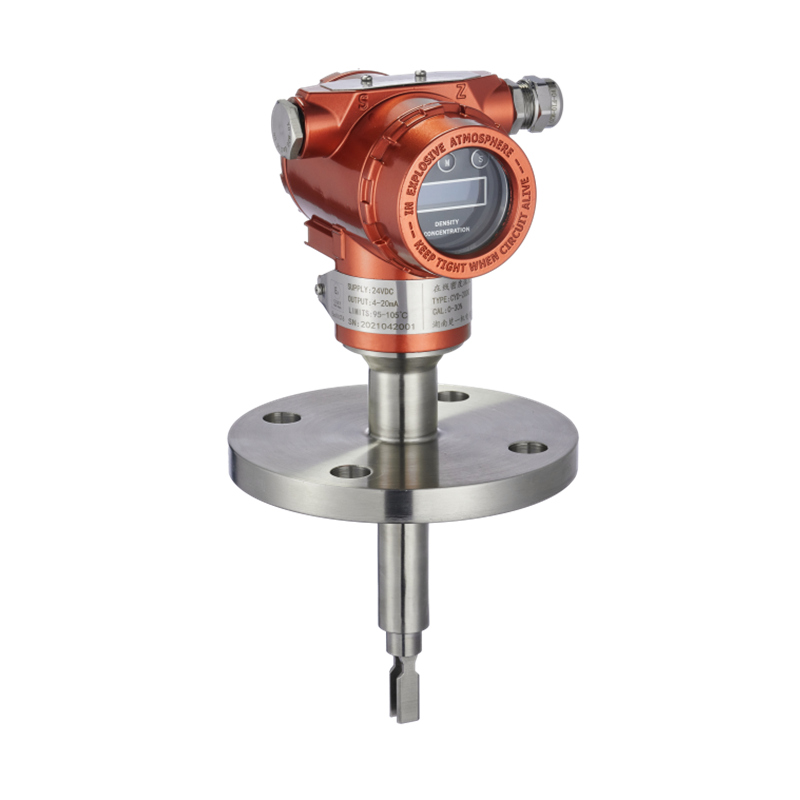

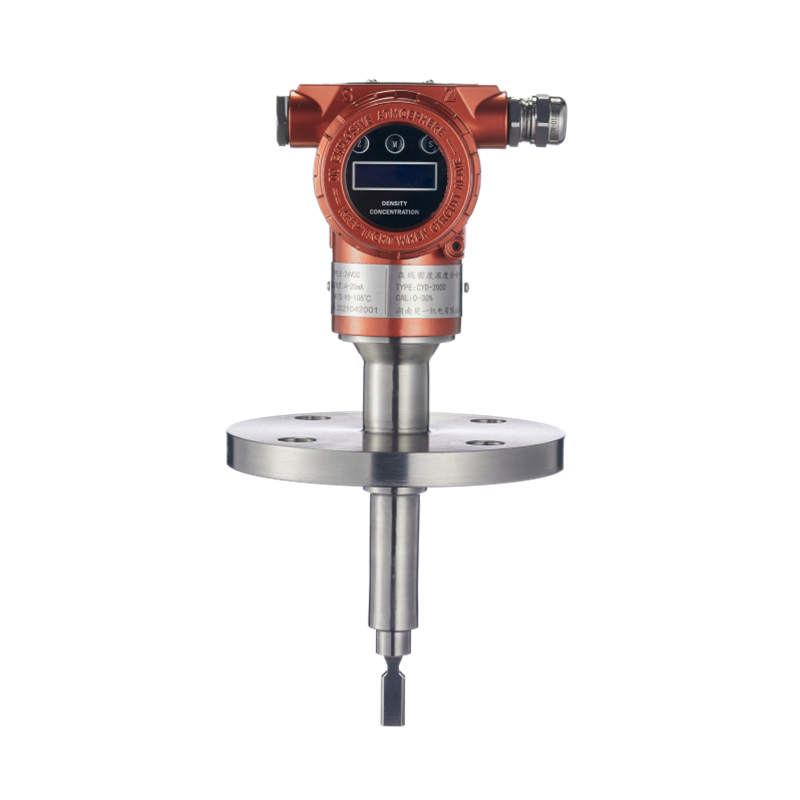

CYD-2000-CH4O在線密度/濃度計用于測量罐體和管道中液體介質的濃度。濃度測量是產品生產工藝中重要的過程控制，音叉密度/濃度計可用作固含量或濃度值等其他質量控制參數的指示器。可滿足用戶對密度、濃度、固含量的多種測量要求。
【測量原理】
CYD-2000-CH4O甲醇在線密度濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂；而濃度則根據對應液體密度和濃度的關系式可計算出25℃溫度下的濃度值。
顆粒限制 | 含 氣 | 最大液體粘度 |
顆粒直徑 | 懸浮顆粒% |
＜10微米 | ＜=40% | 推薦 | 500cp |
10~50微米 | ＜=20% | 一般不使用 | 2000cp |
【應用行業】
1、石化行業：柴油、汽油、乙烯等。
2、化工行業：硫酸、鹽酸、硝酸、氯乙酸、氨水、甲醇、乙醇、鹽水、氫氧化鈉、冷凍液、碳酸鈉、甘油、雙氧水等。
3、制藥行業：藥液、生物液體、醇提、丙酮、酒精回收等。
4、食品及飲料行業：糖水、果汁、釀造、奶油等。
5、電池、電解液行業：硫酸、氫氧化鋰等。
6、環保行業：脫硫（石灰漿、石膏漿）、脫硝（氨水、尿素）、廢水處理mvr（酸、堿、鹽回收）等。
【典型工況】
石油和石化工業 | — 界面檢測 — 多油品輸送管線 |
化工行業 | － 酸堿鹽的生產 — 質量管控 |
釀酒業 | － 品質控制 — 連續在線檢測 |
有機和無機化學材料 | － 泄漏檢測 — 使用鹽水的地下貯罐 |
制藥行業 | － 中藥濃縮、酒精回收 |
電池行業 | － 氫氧化鋰、 電解液、硫酸溶液濃度 |
【技術規格書】
產品型號 | CYD-2000-CH4O |
測量范圍 | 密度范圍：0-2g/cm3 甲醇：0-100% |
重 復 性 | 重復性：±0.0001g/cm3 濃度：重復性：±0.1% |
測量精度 | 密度精度： 0.001 g/ml（cm3） 濃度:±0.3%～0.5% |
過程溫度 | 標準：–25℃～+120℃ 訂制：–25℃～+150℃ |
溫度補償 | 視所測溶液種類而定 |
環境溫度 | -25 - 85℃ |
輸入電源 |

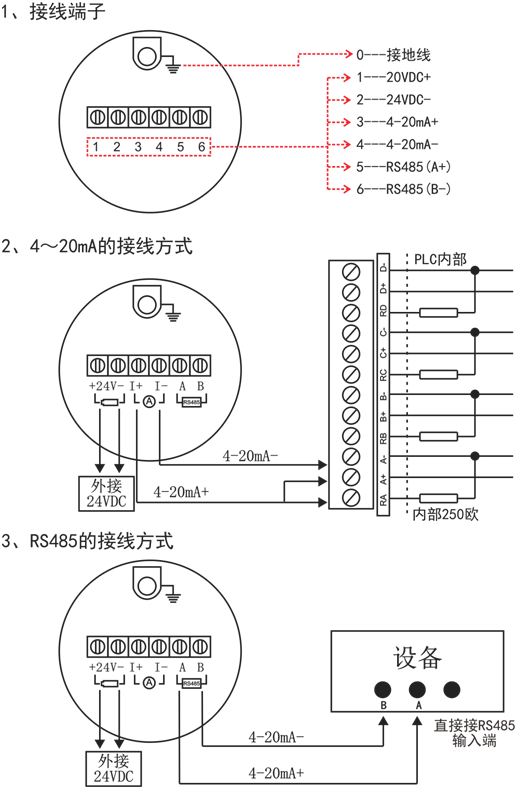

24V DC (100mA)；四線制；電氣接口：M20X1.5 |
關鍵材質 | 觸液材質：316L(可選的有：哈C、鈦材、鋯等) 外殼：鋁合金 IP65 |
信號輸出 | 4-20mA（有源輸出） RS485（可選） |
介質粘度 |
<2000cP |
最高壓力 | 標準< 2.5 MPa 特殊定制：6MPa |
防爆等級 | 隔爆 ExdII CT 6 |

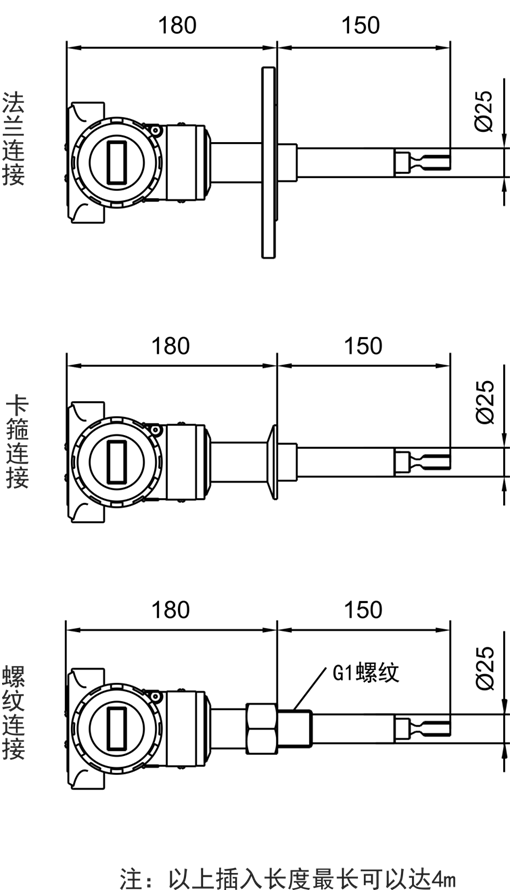

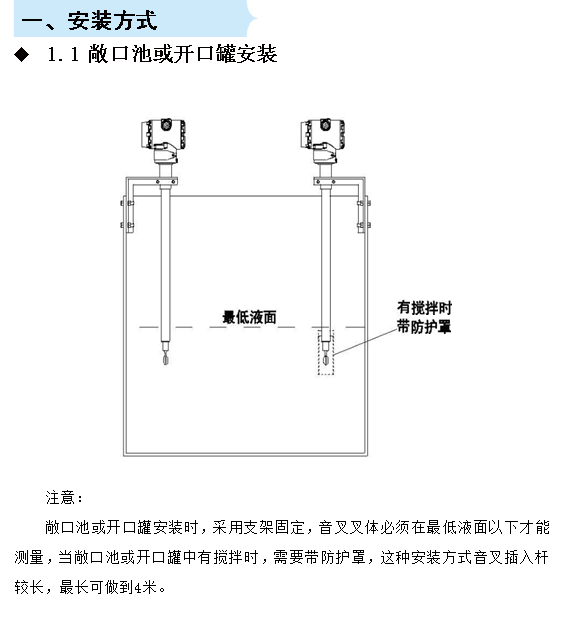

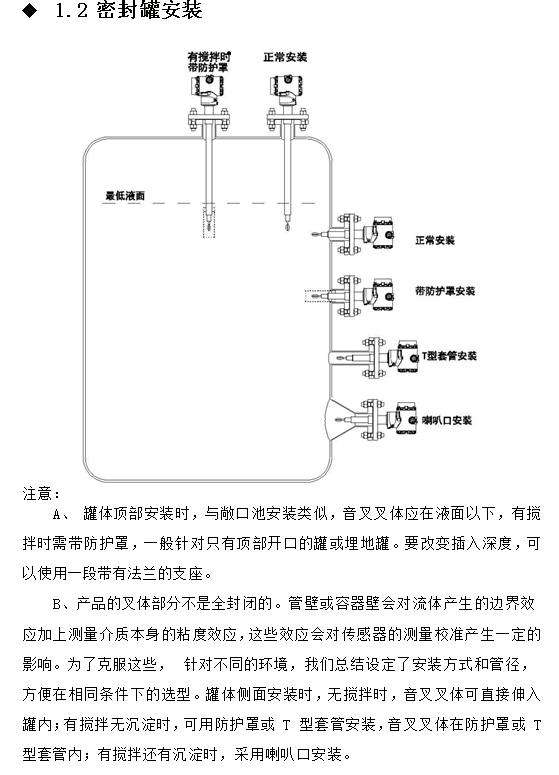

使用備注 | *適用于罐體、容器、管道安裝，過程連接為法蘭、卡箍、螺紋 *上述精度適用于標定范圍0.8–1.5g/cm3(800﹣1500 kg/m3) *叉體長度標準為150mm 特殊長度可以定制，最長可做到4米 * 當敞口池或開口罐中有攪拌時，需要帶防護罩

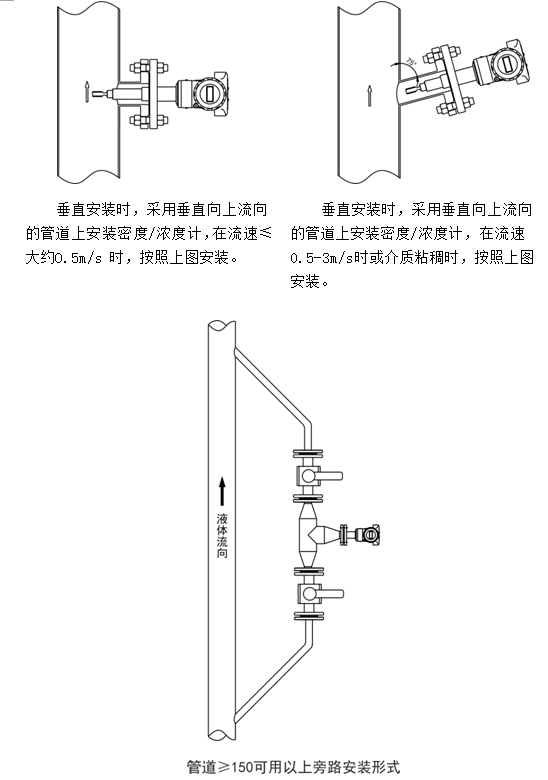

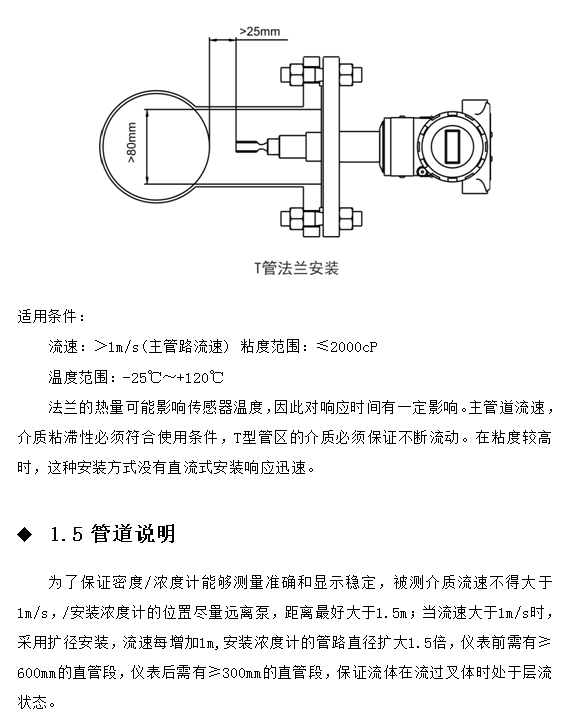

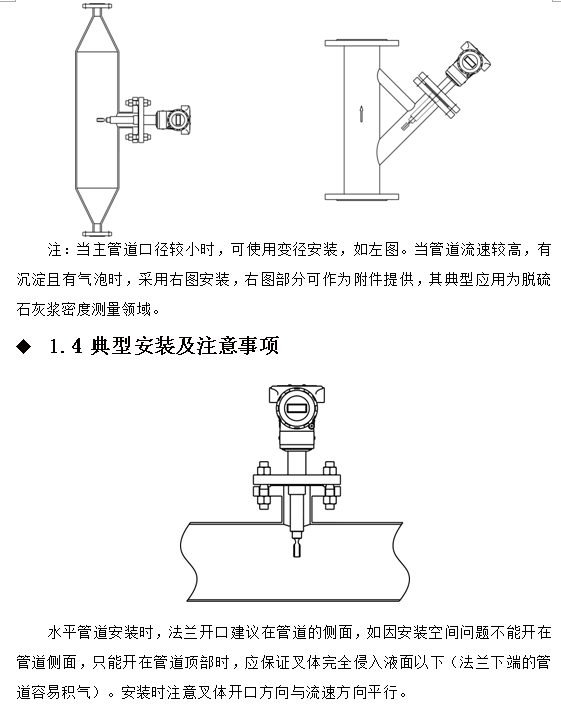

*管道安裝，流速為1m/s以內時，叉體可直接伸入管道內；流速超過1m/s且無 沉淀時，可用防護罩或 T 型套管安裝 |
用 途 | 基于音叉振蕩測量密度及轉換濃度原理，廣泛應用于油田煉油、中藥濃縮、造紙、化工類的酸堿溶液、酒業、鹽類、印染等行業中溶液密度、濃度的在線自動檢測。測量溶液的濃度范圍、精度及溫度補償與所測溶液種類有關，訂貨之前敬請聯系相關技術及銷售人員。 |

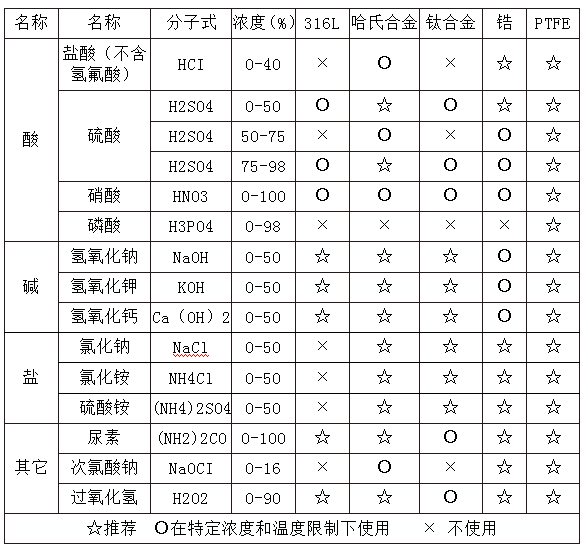

【流體和材料兼容性】

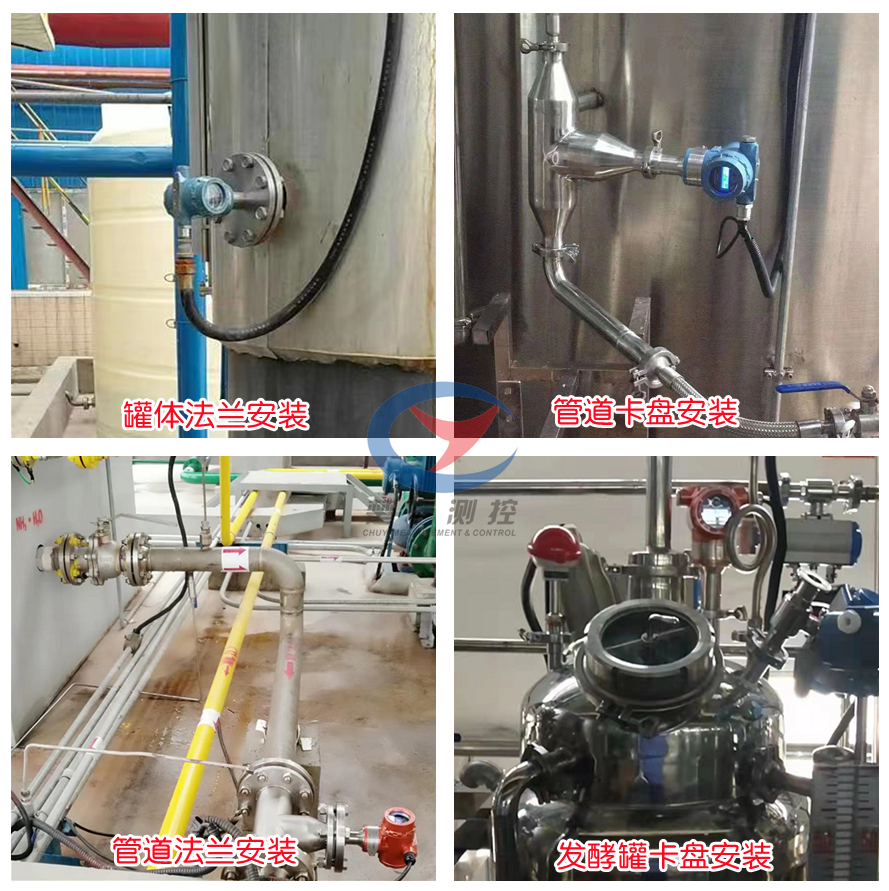

【現場應用】
